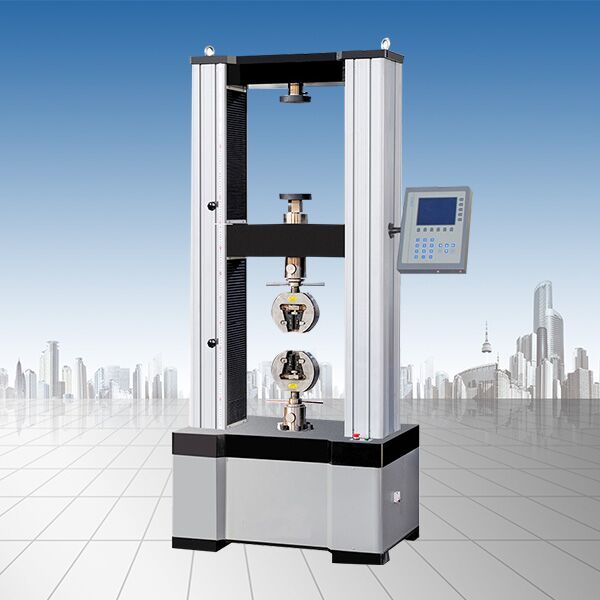

WDW-S數顯式電子萬能試驗機(門式）

產品分類：數顯式電子萬能試驗機

產品概述：本機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模

WDW-S數顯式電子萬能試驗機(門式）

主要用途

本機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

主機結構

該機采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。

綜合性測試平臺

本機單片機作為硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。

試驗力測量：

負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現試驗力寬范圍的測量。

位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統

采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。

變形測量系統

可根據試驗標準的要求來選配大變形測量系統

保護裝置

根據不同的試驗，可調節限位保護開關位置，有效防止夾具對撞。

具有過載、過流、漏電等保護功能。

產品名稱	數顯式控制電子萬能試驗機（門式框架結構）
產品型號	WDW-5S	WDW-10S			WDW-20S		WDW-50S		WDW-100S
結構形式	門式結構
試驗力（KN）	5	10			20		50		100
試驗力級別	1級
試驗力測量范圍	2%--100%FS
試驗力示值相對誤差	≤示值的±1%
力分辨率	1/500000
位移測量裝置	光電編碼器
位移示值相對誤差	≤示值的±1%
位移分辨率（mm）	0.01
位移速率調節范圍（mm/min）	0.05-500無極調速
安全保護裝置	機械限位保護和軟件過載保護
有效拉伸空間（mm）	650
有效壓縮空間（mm）	600
有效試驗寬度（mm）	350		350	350		400		450
楔形夾具夾持方式	手動加緊/液壓自動加緊
壓縮附具(mm)	壓盤直徑φ120或定制
主機外形尺寸（mm）	690×380×1650	690×380×1650			690×380×1650		755×355×1780		825×600×1950
主機電源	0.5KW/AC220V±10%	0.5KW/AC220V±10%			0.5KW/AC220V±10%		0.75KW/AC220V±10%		1KW/AC380V±10%
主機重量（KG）	320	320			340		420		560

(以上參數僅供參考，詳細參數以真實設備為主)
